실제 엔진룸 사진 해설.

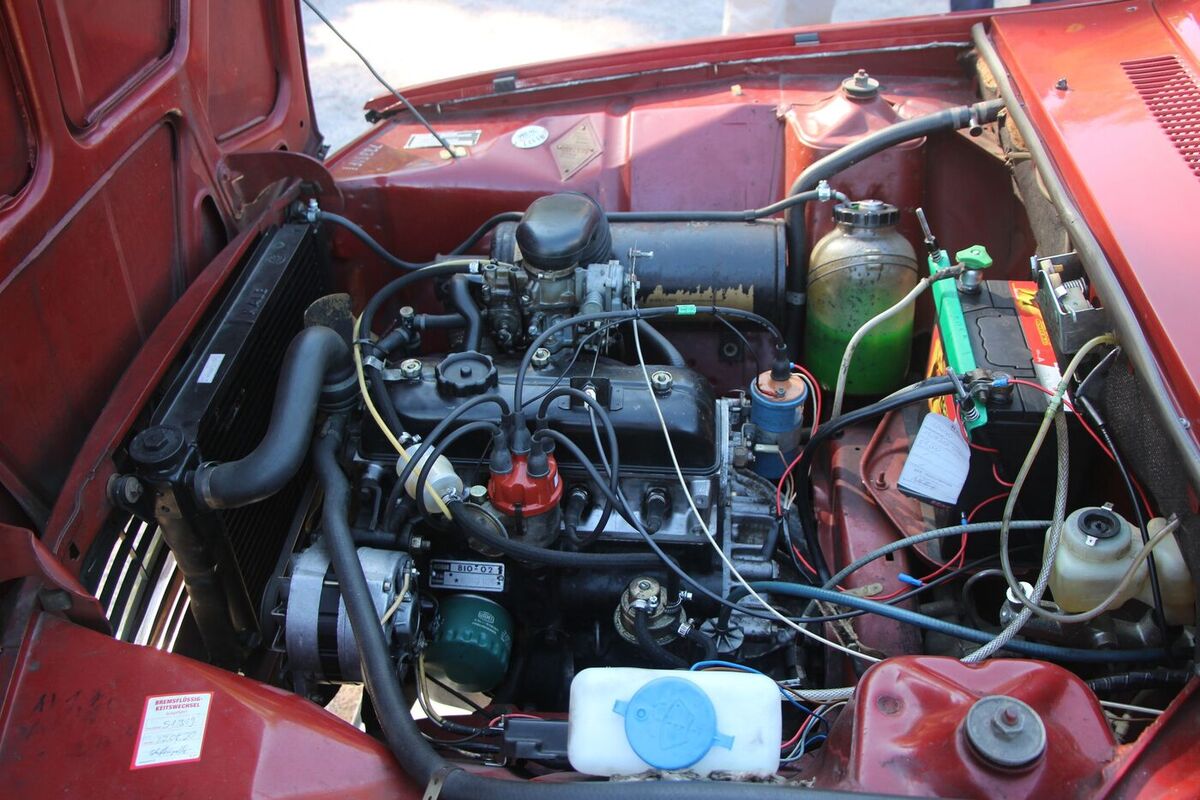

고전압 불꽃을 각 실린더의 점화 플러그로 순서대로 나눠주는 장치입니다. 빨간 캡에서 검은 점화 케이블이 여러 가닥 뻗어 나가는 모습이 특징입니다. 요즘 차는 이 부품 없이 플러그마다 코일이 직접 붙습니다.

점검: 캡 표면에 금이 갔거나 안쪽 접점이 하얗게 부식되면 불꽃이 약해집니다. 비 오는 날 습기가 차면 시동이 안 걸리기도 합니다.

증상: 시동 불량, 공회전 떨림, 가속 시 울컥거림(미스파이어)이 생깁니다.

엔진의 회전력으로 전기를 만들어 배터리를 충전하고 차량 전체에 전기를 공급하는 장치입니다. 벨트가 걸린 원통형 금속 부품으로, 옆면에 통풍 슬릿이 있습니다.

점검: 벨트가 걸린 풀리가 헐겁게 흔들리는지, "위잉" 하는 베어링 소음이 나는지 확인합니다.

증상: 고장 나면 계기판 배터리 경고등이 켜지고, 배터리가 충전되지 않아 주행 중 시동이 꺼집니다. 배터리를 새로 갈아도 금방 방전되면 발전기를 의심하세요.

엔진에서 뜨거워진 냉각수를 주행풍으로 식히는 큰 격자 모양 열교환기입니다. 차 맨 앞, 그릴 바로 뒤에 있습니다.

점검: 격자(핀)가 낙엽·벌레·비닐로 막혀 있으면 청소하세요. 아래쪽 바닥에 초록·분홍 액체가 떨어져 있으면 냉각수 누수입니다.

증상: 막히거나 새면 수온이 급상승해 오버히트가 발생합니다. 히터를 틀어도 미지근한 바람만 나옵니다.

초록색 부동액이 들어 있는 반투명 통입니다. 열로 팽창한 냉각수를 임시로 보관합니다.

점검: 차가울 때 MIN~MAX 사이인지 확인합니다. 부동액 색이 탁하거나 기름막이 떠 있으면 점검이 필요합니다.

증상: 냉각수 부족 시 수온 경고등이 켜지고 엔진 출력이 제한됩니다.

엔진오일 속 금속 가루와 슬러지를 걸러내는 원통형 소모품입니다. 보통 엔진 블록 옆·아래에 캔처럼 돌려 끼워져 있습니다.

점검: 연결부 주변이 오일로 젖어 있는지 봅니다. 엔진오일 교환할 때마다 함께 교체하는 것이 원칙입니다.

증상: 막히면 오일 순환이 나빠져 유압 경고등이 켜지고 엔진 마모가 빨라집니다.

시동과 전장품에 전기를 공급하는 납축전지입니다.

점검: 단자 부식과 고정 상태를 확인합니다. 배터리가 흔들리면 진동으로 수명이 짧아집니다.

증상: 시동이 힘겹게 걸리거나 방전이 잦아집니다.

브레이크 유압을 만드는 마스터 실린더 위에 달린 작은 반투명 통입니다.

점검: 뚜껑을 열지 말고 옆면 눈금만 확인하세요. 2년 또는 4만km마다 교환이 권장됩니다.

증상: 수분을 머금은 오래된 오일은 끓어서 브레이크가 밀립니다(베이퍼 록).

파란 뚜껑이 달린 사각형 반투명 통으로, 앞유리 세정액이 들어갑니다.

점검: 가장 안전하게 직접 채울 수 있는 곳입니다.

증상: 분사가 안 되면 액 부족 또는 노즐 막힘입니다.

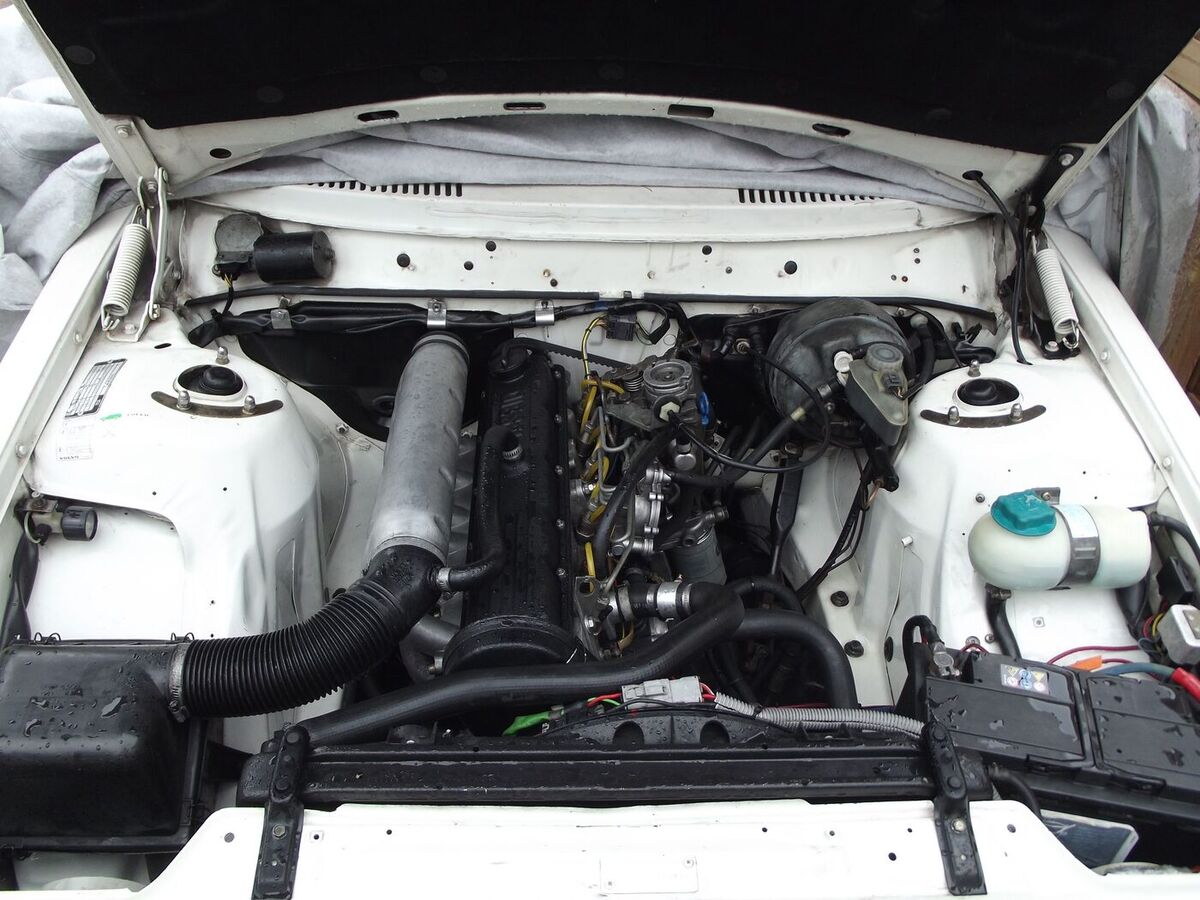

실린더 헤드 맨 위를 덮는 길쭉한 금속 덮개입니다. 이 아래에 캠샤프트와 밸브가 들어 있습니다. 직렬 6기통이라 유난히 길쭉한 것이 특징입니다.

점검: 커버 테두리를 따라 오일이 배어나오는지 봅니다. 가장 흔한 누유 지점입니다.

증상: 가스켓이 굳으면 오일이 새어 배기 매니폴드에 떨어지고 타는 냄새와 흰 연기가 납니다.

디젤의 심장입니다. 경유를 아주 높은 압력으로 밀어 올려 실린더에 정밀하게 분사합니다. 펌프에서 실린더마다 뻗어 나가는 굵은 금속 파이프가 보이면 그것이 디젤이라는 확실한 증거입니다.

점검: 파이프 연결부에 경유가 배어 검게 젖어 있는지만 눈으로 확인하세요. 내부 조정은 전문 장비가 필요합니다.

증상: 고장 나면 시동 불량, 출력 급감, 검은 매연, 엔진 떨림이 발생합니다. 수리비가 비싼 부품입니다.

엔진으로 들어가는 공기의 먼지를 걸러주는 필터가 들어 있는 커다란 검은 상자입니다. 클립 몇 개만 풀면 열립니다.

점검: 필터를 꺼내 빛에 비춰 보세요. 빛이 거의 안 통하고 검게 막혔으면 교환입니다. 보통 1만~2만km마다 교환합니다.

증상: 막히면 공기가 부족해 연비가 나빠지고 가속이 둔해지며 매연이 늘어납니다.

에어클리너에서 걸러진 공기를 엔진으로 보내는 주름진 호스입니다.

점검: 주름 부분이 갈라지지 않았는지, 밴드 클립이 헐겁지 않은지 확인합니다.

증상: 터보 디젤에서 이 호스가 빠지면 부스트 압력이 새어 출력이 확 떨어집니다.

큰 원형 검은 통(부스터)이 페달 밟는 힘을 증폭시키고, 그 위 흰 통에 브레이크 오일이 담깁니다. 디젤은 흡기 진공이 약해 별도 진공 펌프를 쓰는 경우가 많습니다.

점검: 오일 통 옆면의 MIN~MAX만 확인합니다. 통 주변이 젖어 있으면 즉시 점검하세요.

증상: 부스터가 고장 나면 브레이크 페달이 돌처럼 딱딱해지고 제동거리가 크게 늘어납니다.

부동액이 담긴 반투명 통입니다. 디젤은 열 부하가 커서 냉각 관리가 특히 중요합니다.

점검: 차가울 때 수위를 확인하고, 2~4년마다 부동액을 교환합니다.

증상: 부족하면 오버히트로 헤드 가스켓이 손상될 수 있습니다.

디젤은 압축비가 높아 시동에 큰 힘이 필요하고, 예열 플러그도 전기를 많이 씁니다. 그래서 가솔린차보다 용량이 큰 배터리를 씁니다.

점검: 겨울 전에 반드시 배터리 상태를 점검하세요. 디젤은 저온에서 시동 부담이 훨씬 큽니다.

증상: 겨울 아침에 시동이 "끄으윽" 하고 안 걸리는 대표적 원인입니다.

차 맨 앞에 가로로 놓인 열교환기로, 냉각수를 주행풍으로 식힙니다.

점검: 앞쪽 그릴 사이로 이물질이 끼었는지 확인하고 물로 부드럽게 씻어냅니다.

증상: 막히면 저속 정체 구간에서 수온이 급상승합니다.

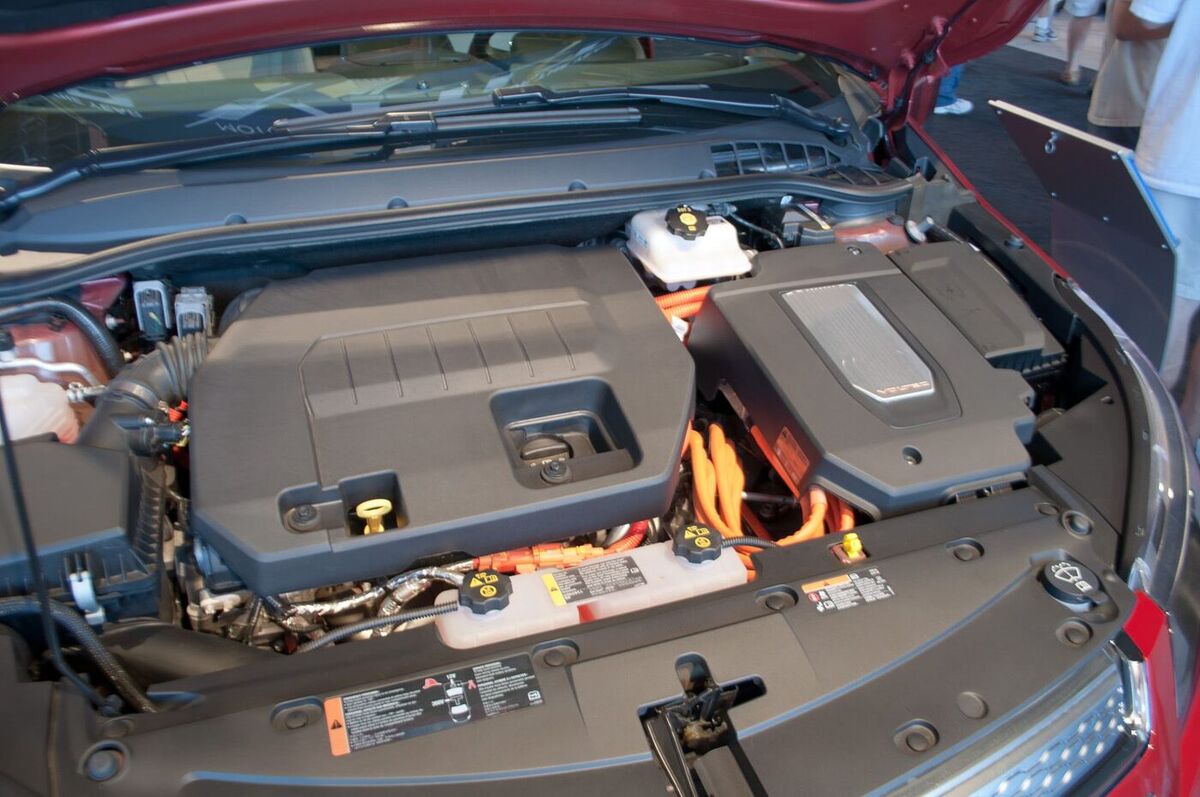

하이브리드에도 여전히 가솔린 엔진이 들어 있습니다. 다만 주로 발전기를 돌리거나 고속에서 보조하는 역할이라 배기량이 작습니다(1.4~2.0L급).

점검: 일반 가솔린차와 동일하게 오일 누유와 커버 상태를 확인합니다.

증상: 엔진이 자주 개입하면(계속 돌아가면) 배터리 열화나 하이브리드 시스템 이상일 수 있습니다.

하이브리드의 두뇌이자 변환기입니다. 배터리의 직류(DC) 전기를 모터가 쓰는 교류(AC)로 바꾸고, 감속할 때는 반대로 전기를 만들어 배터리에 넣습니다(회생 제동).

점검: 절대 열지 마세요. 내부에 수백 볼트가 흐르며, 시동을 꺼도 커패시터에 전기가 남아 있어 감전 위험이 있습니다. 겉면 균열·누수만 눈으로 확인하세요.

증상: 고장 시 "하이브리드 시스템 점검" 경고와 함께 출력이 제한되거나 EV 주행이 불가능해집니다.

배터리·인버터·모터를 잇는 굵은 주황색 전선입니다. 주황색은 국제 규격상 "고전압, 만지지 말 것"을 의미합니다. 300~800V의 전기가 흐릅니다.

점검: 절대 손대거나 자르거나 뽑지 마세요. 눈으로만 피복 손상 여부를 확인하고, 이상이 있으면 즉시 전문 정비소로 가세요.

증상: 피복이 손상되면 감전·화재 위험이 있으며, 사고 차량에서는 특히 위험합니다.

방화벽 근처에 있는 반투명 통으로 브레이크 오일이 담깁니다. 하이브리드는 회생 제동을 함께 쓰지만 유압 브레이크도 그대로 있습니다.

점검: 뚜껑을 열지 말고 옆면 눈금만 확인하세요. 회생 제동 덕분에 패드는 오래 가지만, 오일 자체는 2년마다 교환이 권장됩니다.

증상: 오일이 줄었다면 패드 마모나 누유입니다. 페달이 물렁하면 즉시 점검하세요.

하이브리드만의 특징입니다. 고전압 배터리와 인버터는 온도에 매우 민감해서 엔진과 별개인 전용 냉각 회로를 갖습니다. 그래서 하이브리드 엔진룸에는 냉각수 탱크가 2개 이상 있습니다.

점검: 탱크마다 넣어야 할 냉각수 규격이 다릅니다. 엔진용과 절대 섞지 말고, 반드시 제조사 지정품을 쓰세요.

증상: 이 회로에 문제가 생기면 배터리 성능이 급격히 떨어지고 출력이 제한됩니다.

노란 고리 손잡이의 오일 점검 막대입니다. 하이브리드도 엔진오일은 똑같이 관리해야 합니다.

점검: 하이브리드는 엔진이 자주 멈춰 주행거리 대비 엔진 가동시간이 짧습니다. 하지만 짧은 거리 반복 운행이 많다면 오히려 오일이 빨리 나빠지니 기간 기준으로도 교환하세요.

증상: 오일 부족 시 엔진 소음과 마모가 심해집니다.

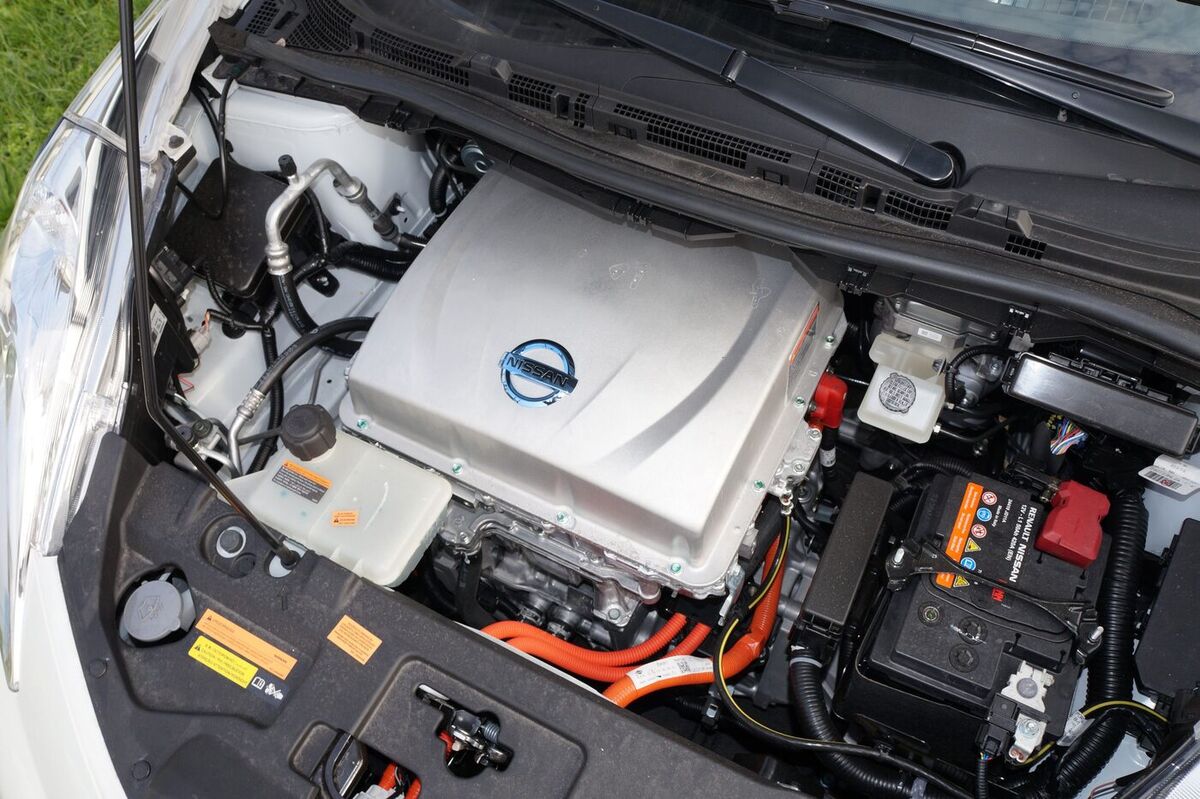

전기차의 심장부입니다. 배터리의 직류를 교류로 바꿔 모터를 돌리고, 감속 시에는 모터를 발전기로 써서 전기를 회수합니다. 엔진과 달리 부품 수가 적고 진동·소음이 거의 없습니다.

점검: 절대 분해하지 마세요. 겉면의 냉각수 누수·균열만 눈으로 확인합니다. 내부에는 수백 볼트가 흐릅니다.

증상: 고장 시 출력 제한(거북이 모드)이 걸리거나 주행이 아예 불가능해집니다.

바닥의 배터리 팩에서 올라와 인버터·모터로 연결되는 굵은 주황색 전선입니다. 350V 이상의 고전압이 흐릅니다.

점검: 절대 만지지 마세요. 세차할 때도 고압수를 직접 쏘지 않는 것이 좋습니다.

증상: 피복 손상 시 감전 위험이 있으며, 침수·사고 후에는 반드시 전문 점검을 받아야 합니다.

고전압 케이블들이 모여 연결되는 접속부입니다. 정비 시 여기의 서비스 플러그를 뽑아 전원을 차단합니다.

점검: 사용자가 만질 부분이 아닙니다. 이물질이나 물이 고여 있는지만 확인하세요.

증상: 접촉 불량 시 충전 오류나 출력 제한이 발생합니다.

전기차인데도 일반 납축전지가 있습니다. 도어 잠금, 계기판, 컴퓨터 등 저전압 전장품을 켜고, 무엇보다 고전압 시스템을 "깨우는" 역할을 합니다.

점검: 전기차에서 가장 흔한 고장 원인이 바로 이 12V 배터리 방전입니다. 3~5년마다 교체하고, 장기 주차 시에는 가끔 시동(READY)을 걸어주세요.

증상: 방전되면 배터리에 전기가 가득해도 차가 아예 안 켜집니다. 일반차처럼 점프 스타트로 살릴 수 있습니다.

배터리·모터·인버터를 식히는 냉각수 탱크입니다. 전기차도 열 관리가 매우 중요해서 냉각 회로가 여러 개인 경우가 많습니다.

점검: 차가울 때 수위를 확인합니다. 반드시 제조사 지정 냉각수만 사용하세요.

증상: 부족하면 급속충전 속도가 제한되거나 출력이 떨어집니다.

전기차도 유압 브레이크는 그대로 있습니다. 다만 회생 제동을 많이 써서 패드 소모가 훨씬 적습니다.

점검: 수위는 눈으로만 확인하세요. 회생 제동 때문에 패드를 잘 안 써서, 오히려 디스크에 녹이 슬기 쉽습니다. 가끔 세게 제동해 녹을 털어주면 좋습니다.

증상: 오일이 오래되면 수분을 머금어 제동력이 떨어집니다. 2년마다 교환을 권장합니다.

파란 뚜껑의 워셔액 주입구입니다. 전기차 엔진룸에서 운전자가 직접 다룰 거의 유일한 항목입니다.

점검: 겨울용 워셔액을 채우세요. 전기차는 폐열이 적어 앞유리가 더 잘 업니다.

증상: 분사가 안 되면 액 부족이나 결빙입니다.
